英特爾在前沿技術領域的探索和布局具有行業標桿意義，其發布的技術路線圖和成果為半導體行業提供了重要參考方向。

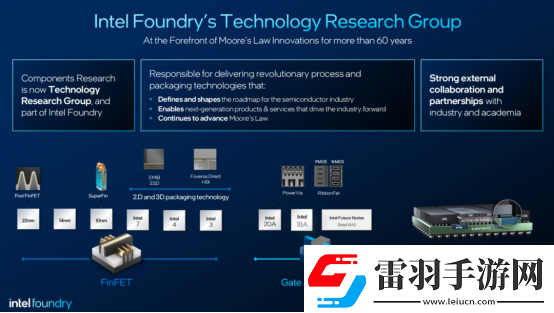

在IEDM 2024大會上，英特爾發布了7篇技術論文，展示了多個關鍵領域的創新進展。這些技術涵蓋了從FinFET到2.5D和3D封裝（EMIB、Foveros、Foveros Direct），即將在Intel 18A節點應用的PowerVia背面供電技術，以及全環繞柵極（GAA）晶體管RibbonFET等。此外，英特爾還揭示了一些面向未來的先進封裝技術，為推動行業發展提供了新的視角。

在這些前沿技術中，三個核心領域尤為值得關注：面向AI發展的先進封裝、晶體管微縮技術和互連微縮技術。在IEDM 2024大會上，英特爾代工高級副總裁兼技術研究總經理Sanjay Natarajan詳細介紹了這些領域的關鍵突破。

先進封裝的突破：選擇性層轉移技術

異構集成已經成為當今芯片界的主流實現性能提升的手段。但是異構集成技術面臨著很大的挑戰。當前異構集成技術主要采用“晶圓對晶圓鍵合”（Wafer-to-Wafer HB）或“芯片對晶圓鍵合”（Chip-to-Wafer HB），會因順序裝配芯粒而導致吞吐量、芯片尺寸和厚度受限。

英特爾通過選擇性層轉移（Selective Layer Transfer）技術，突破了當前異構集成的技術瓶頸。這項技術能夠以超高效率完成超過15,000個芯粒的并行轉移，僅需幾分鐘即可實現相較于傳統方法數小時或數天的提升。其創新性地實現了亞微米級芯粒的轉移，支持僅1平方毫米大小、厚度為人類頭發1/17的芯粒。這提供了一種靈活且成本效益顯著的異構集成架構，使得處理器與存儲器技術的混合搭配成為可能。Intel Foundry率先采用無機紅外激光脫鍵技術，實現了芯粒轉移的技術突破，推動了旗艦AI產品開發所需的先進異構集成技術的發展。

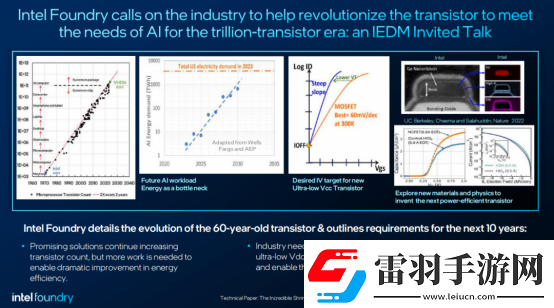

英特爾代工高級副總裁技術研究總經理Sanjay Natarajan表示：“我們有理支持；2）持續增加晶體管數量的技術是可行的，但能源效率的革命性突破將是未來發展的重點。

互連縮放的突破：釕線路

隨著晶體管和封裝技術的持續微縮，互連已成為半導體體系中的第三個關鍵要素。這些互連導線負責連接數以萬億計的晶體管。然而，我們清晰地看到，銅互連的時代正逐漸走向尾聲。銅互連存在一個實際問題：使用時需要添加阻擋層和籽晶層。隨著尺寸的不斷縮小，這些相對高電阻的層占據了更多的可用空間。英特爾觀察到，當線寬不斷縮小時，銅線的電阻率呈指數級上升，達到難以接受的程度。因此，盡管晶體管尺寸越來越小、密度和性能不斷提升，但傳統的布線方式已無法滿足連接所有晶體管的需求。

英特爾的突破在于采用具有高成本效益的空氣間隙釕（Ru）線路，作為銅互連的潛在替代方案。這個空氣間隙解決方案無需昂貴的光刻技術，也不需要自動對準通孔工藝。它巧妙地將空氣間隙、減法釕工藝和圖案化相結合，有望打造出合理的下一代互連技術，使之與未來的晶體管和封裝技術相匹配。

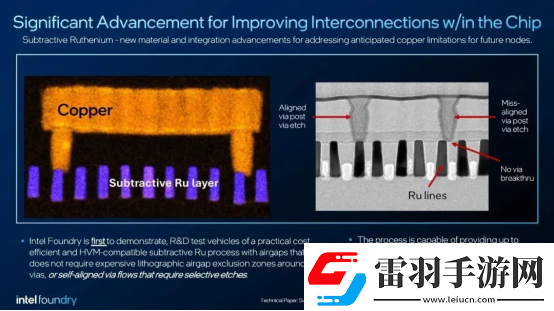

這種新工藝在小于25nm的間距下，實現了在匹配電阻條件下高達25%的電容降低，有效提升了信號傳輸速度并減少了功耗。高分辨率的顯微成像展示了釕互連線和通孔的精確對齊，驗證了沒有發生通孔突破或嚴重錯位的問題。減法釕工藝支持大規模生產（HVM），通過消除復雜的氣隙排除區和選擇性蝕刻需求，具備實際應用的經濟性和可靠性。

寫在最后

半導體產業是一個高度復雜的生態系統，需要各方共同努力才能取得突破。英特爾在封裝、晶體管和互連等領域的創新成果，為整個行業提供了寶貴的經驗和啟示。如同Sanjay Natarajan所述，英特爾的目標是為整個行業提供路線圖，以協調和統一我們所有的研發資金和努力。這樣，下一代產品和服務就能推動整個行業向前發展，并繼續推進摩爾定律。英特爾確實始終將自己視為摩爾定律的守護者，致力于承擔這一責任，不斷探索推進摩爾定律的新技術。這不僅是為了英特爾的利益，更是為了整個行業的共同利益。
